Proyecto 4: Encender LED RGB con Arduino

En este proyecto aprenderás a controlar un **LED RGB** con **Arduino**, generando diferentes colores mediante la combinación de los canales **rojo, verde y azul**.

Materiales Necesarios

• Arduino Uno
• LED RGB común ánodo o cátodo
• Resistencias de 220Ω
• Cables de conexión
• Protoboard

Código Fuente

    int ledRojo = 2;
    int ledVerde = 3;
    int ledAzul = 4;

    void setup() {
      pinMode(ledRojo, OUTPUT);
      pinMode(ledVerde, OUTPUT);
      pinMode(ledAzul, OUTPUT);
    }

    void loop() {
      // Color Verde
      digitalWrite(ledRojo, LOW);
      digitalWrite(ledVerde, HIGH);
      digitalWrite(ledAzul, LOW);
      delay(500);

      // Color Rojo
      digitalWrite(ledRojo, HIGH);
      digitalWrite(ledVerde, LOW);
      digitalWrite(ledAzul, LOW);
      delay(500);

      // Color Azul
      digitalWrite(ledRojo, LOW);
      digitalWrite(ledVerde, LOW);
      digitalWrite(ledAzul, HIGH);
      delay(500);

      // Color Amarillo
      digitalWrite(ledRojo, HIGH);
      digitalWrite(ledVerde, HIGH);
      digitalWrite(ledAzul, LOW);
      delay(500);

      // Color Blanco
      digitalWrite(ledRojo, HIGH);
      digitalWrite(ledVerde, HIGH);
      digitalWrite(ledAzul, HIGH);
      delay(500);

      // Color Negro (apagado)
      digitalWrite(ledRojo, LOW);
      digitalWrite(ledVerde, LOW);
      digitalWrite(ledAzul, LOW);
      delay(500);
    }


Instrucciones Paso a Paso

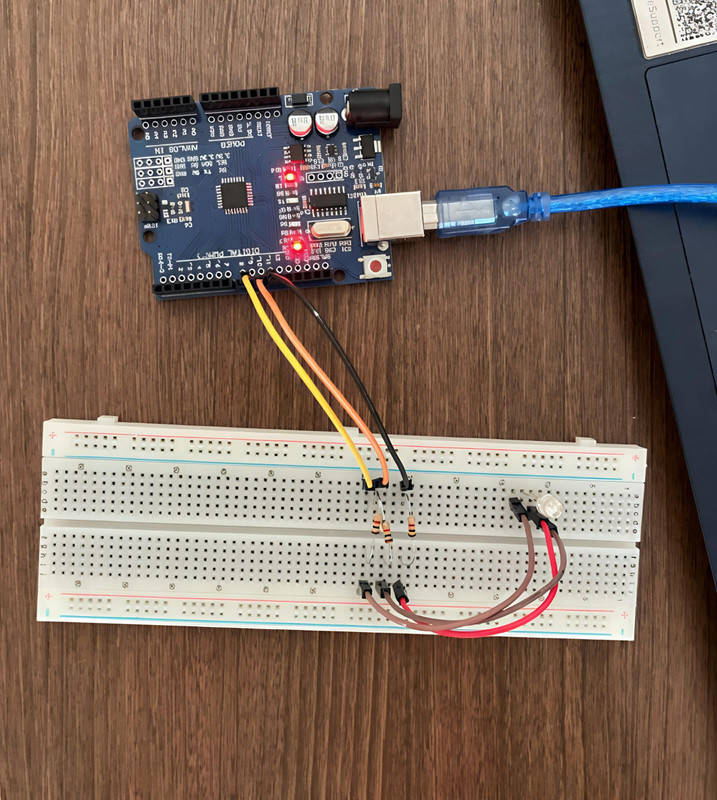

1. Conectar los pines del LED RGB al Arduino usando el protoboard.
2. Colocar resistencias de 220Ω en cada canal para evitar sobrecarga.
3. Programar el código en el IDE de Arduino.
4. Subir el código y observar la secuencia de colores.
5. Modificar los tiempos en el código para ajustar la duración de cada color.
