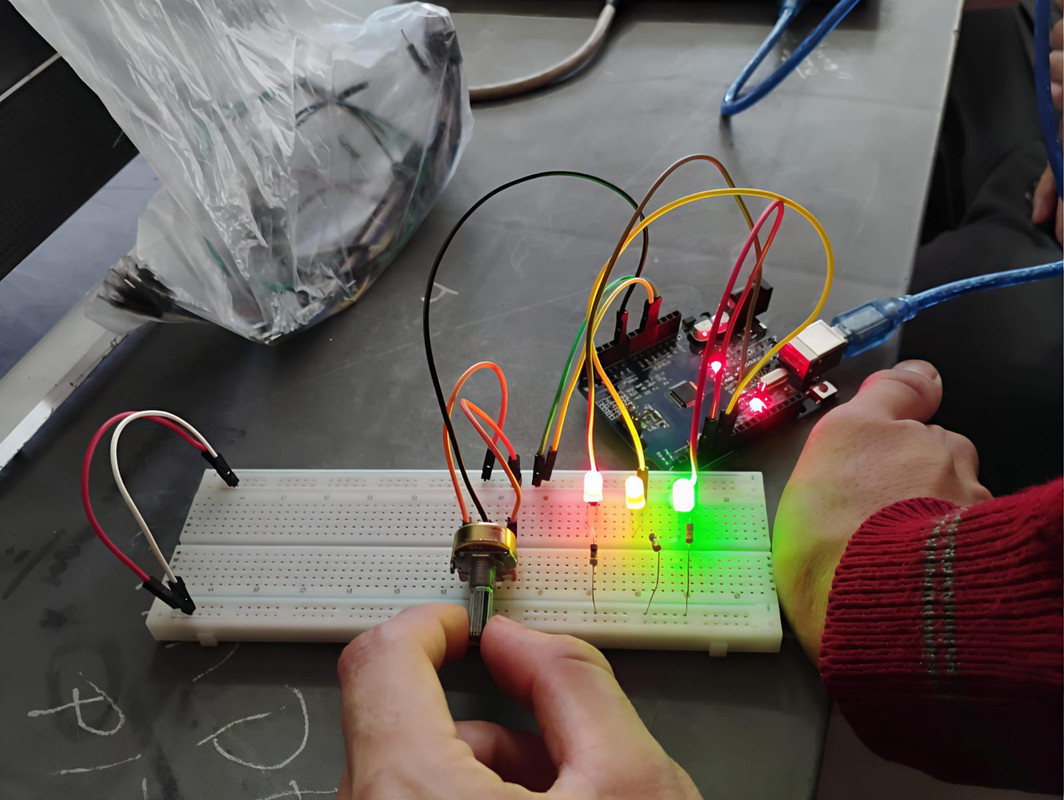

Proyecto 8: Encender LEDs con Potenciómetro en Arduino

En este proyecto aprenderás a controlar la intensidad de **LEDs** utilizando un **potenciómetro** con **Arduino**. Se ajustará el brillo de los LEDs en función del valor analógico leído por el potenciómetro.

Materiales Necesarios

• Arduino Uno
• Potenciómetro de 10kΩ
• LEDs (rojo, verde y azul)
• Resistencias de 220Ω
• Cables de conexión
• Protoboard

Código Fuente

    const int led1 = 3;
    const int led2 = 5;
    const int led3 = 6;
    const int pot = A0;

    int brillo;

    void setup() {
      pinMode(led1, OUTPUT);
      pinMode(led2, OUTPUT);
      pinMode(led3, OUTPUT);
    }

    void loop() {
      brillo = analogRead(pot) / 4; // Ajuste de escala
      analogWrite(led1, brillo);
      analogWrite(led2, brillo);
      analogWrite(led3, brillo);
    }


Instrucciones Paso a Paso

1. Conectar el potenciómetro al Arduino usando el protoboard.
2. Conectar los LEDs al Arduino en los pines PWM (3, 5 y 6).
3. Colocar resistencias de 220Ω en cada LED para evitar sobrecarga.
4. Programar el código en el IDE de Arduino.
5. Subir el código y girar el potenciómetro para ajustar el brillo de los LEDs.
6. Modificar la escala en el código para mejorar la sensibilidad del ajuste.
